腦瓜子一熱，就自制了汽車應急啟動電源~

來源：汽車應急啟動電源作者：昂佳科技點擊：次發表時間：2020-04-30 09:47:40

不知不覺筆者的汽車已進入第六個年頭，在幾個月前發現車輛發動開始不利索了。筆者知道這是汽車蓄電池老化的表現，終有一天會無法發動車輛。及時更換蓄電池雖然可以避免這種情況的發生，但是讓“亞健康”的蓄電池馬上下崗顯然不能充分發揮它的余熱。于是筆者決定自制汽車應急啟動電源。就在最近的一次寒潮來襲，本已衰老的蓄電池在低溫下進一步衰減，以致汽車無法發動，夾上筆者自制的汽車應急啟動電源后可以順利發動。于是筆者懷著成功后的喜悅心情將制作過程寫下來，與讀者們一同學習，共同提高。

典型的汽車應急啟動電源由電池、電池保護板、導線、連接器、電池夾和外殼組成，附件為充電器、收納袋等。也有一些汽車應急啟動電源增加了電量顯示功能，方便用戶掌握電池電量。

我們知道發動汽車是一瞬間的事情，通常也就2秒左右。而一般轎車起動機的功率1千瓦到3千瓦之間，也就是說起動電流在100A到300A之間，排量越大，起動電流越大。因為起動時間短，而且汽車一旦成功發動，應急啟動電源就可以功成身退，所以對應急啟動電源的容量要求不高。但因為啟動時瞬時電流很大，所以要求電池能夠耐受高倍率放電。所謂放電倍率，就是放電電流與電池容量的比值。例如某電池的放電電流是50A，它的容量是5AH，那么我們就說它的放電倍率是10C。筆者出于組裝工藝和成本考慮，選用物美價廉而又帶螺紋接口的32650磷酸鐵鋰電池。這種電池使用紫銅電極，它的正極是M3公螺紋，負極是M3母螺紋。這樣即使沒有點焊機也能直接通過螺紋首尾相接把它們串聯起來。四節串聯起來的額定電壓是14.4V（3.6V/節×4節），剛好和鉛酸電池的電壓相仿。當然也可以選擇其他封裝規格或者材料的電池。如果選用鈷酸鋰電池、錳酸鋰電池或者三元鋰電池，因為它們的額定電壓較高，只要使用3節/組電池串聯起來就可以了。如果電池的放電電流較小，不足以起動汽車，就可以通過先并聯，再串聯的方式來加大放電電流。為降低整個電池組的內阻，電池組的導線或者鎳帶要足夠粗，使用鎳帶點焊連接的，焊點也要足夠多和緊密。

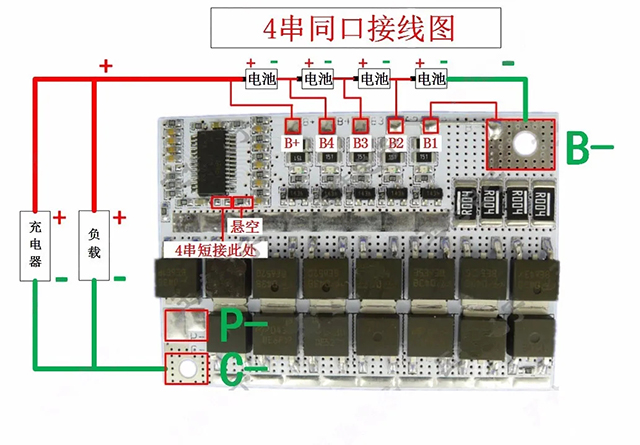

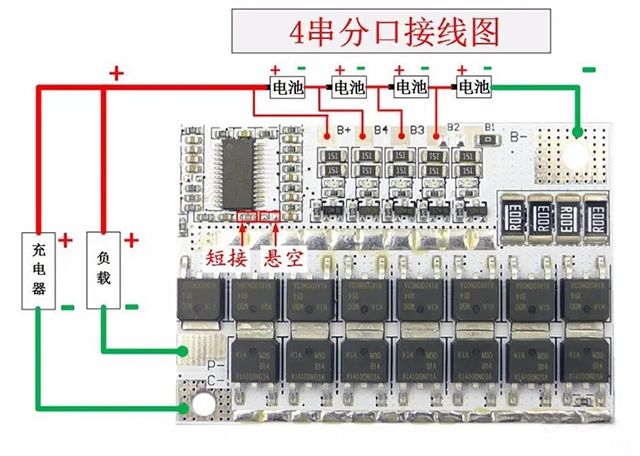

用于組裝電池組的電池一定要匹配好，電池的容量、內阻越接近越好，不要把不同規格的電池混合一起使用。正因為電池有一定的彌散性，每節電池的參數不可能完全一樣，如果串聯成電池組后直接使用或充電，就會造成各個電池放電/充電不均衡（部分電池過充/過放，部分電池欠充），輕則加速電池組老化，重則引起危險事故。所以鋰電池必須配合保護板使用。筆者在電商平臺上購買成品的3串/4串12v鋰電池100A保護板QS-B305ABL-50A。該保護板針對使用磷酸鋰、三元鋰電、鈷酸鋰、錳酸鋰組裝12V電池組設計。采用成熟保護電路，使用大電流超低內阻MOS，具有完善穩定的充電和放電各種保護功能，電芯硬件平衡處理，平衡電流適當，均衡發熱合理，不影響電池組性能。保護板的設計有同口和分口兩種模式，同口模式支持放電電流60A，充電電流60A，分口模式放電電流80A，充電電流60A。接線方法見圖1、圖2，其中B-、C- 、P-線要用粗線連接，選用其他方案的保護板亦然。但無論選擇什么成品板，它的放電電流一定要夠大，從MOS管數量和MOS管的內阻，銅箔的厚度、寬度基本可以判斷保護板是否為大電流設計。如果保護板的放電電流不足以起動汽車，我們可以只使用保護板的充電保護功能，電池組直接輸出。目前市售的成品汽車應急啟動電源，基本都采用電池組直接輸出的方案。這樣的好處是使用較小容量的電池組，也可以順利起動汽車，將成本控制在一個較低的水平。

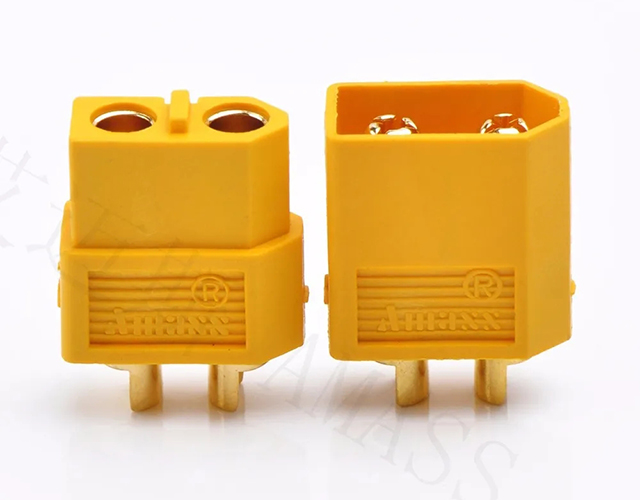

導線的選擇，建議使用10AWG硅膠線（等效2.5mm銅質電線）。連接器可以使用EC5、XT60等大功率連接器，母頭用在電池端，公頭用在電池夾端。

雖然T型插頭也能承受大電流，但是不耐拔插，不建議使用。當然，也可以使用帶絕緣護套的銅芯接線柱做輸出連接器，而且護套要以不同顏色來區分正負極。插頭、電池夾的貓膩很多，注意要用銅芯的，雖然有些插頭、電池夾表面看上去銅光閃閃，但本質還是鐵的，這個用磁鐵試一下就一目了然。

本來焊接是各位電子愛好者的基本技能了，但筆者認為還是有必要說一下EC5、XT60等模型插頭的焊接機巧：焊接前先將公、母插頭對接插上，這樣插著插頭焊接的好處是能夠有效的給插頭散熱，避免烙鐵（尤其是小功率電烙鐵）長時間的焊接帶來的高溫熔化插頭塑料，還有一個作用就是如果出現了塑料軟化或者熔化，另一半插頭還可以給被焊接的插頭起到固定的作用，內部的金屬接件不會因為塑料熔化而偏移原來的位置。焊接電線前記得先套上熱縮管，否則又要焊下來返工。

所有材料準好后，選擇一個適合大小的盒子就可以總裝了?，F在電商平臺上各種規格的儀表盒、工具箱都有，根據自己的電池組以及保護板大小，選擇適合大小的儀表盒或者塑料手提工具箱都可以。電池組需要用熱熔膠或強力雙面膠固定，最好還以一定的海綿加壓填充空隙，避免日后電池組松脫晃動。如果想了解電池電量，也可以加裝一個電池電量顯示表（圖5），價錢也相當便宜，4元左右就能買一個。電量顯示表通過輕觸開關連接電池組兩端，按下輕觸開關就可以直觀地了解電池的大致余量。當然，也可以加裝微型數字顯示電壓表頭，安裝方法和電池電量顯示表一樣。

另外，由于自制鋰電池充電器并不能降低整體成本，如果手頭沒有現成的充電器，建議在淘寶等電商平臺上采購。筆者在網上以13元包郵的價格就能買到一個14.6V2A磷酸鐵鋰電池充電器。至于5V USB輸出、照明等附加功能不在本文討論范疇，在此不再贅述。

汽車應急啟動電源實用性強，制作成本也不高，有興趣的讀者不妨一試。
